Дом с патио

Индивидуальный городской жилой дом под названием House ED&JO, спроектированный архитектурной мастерской NOARQ, интересен как пример необычного использования традиционного компонента, а именно – патио. Или потому что дом вписан в треугольник. Или из-за урбанистической ситуации…

дом с патио в Португалии, вид сверху

Задача проекта заключалась в том, чтобы снести односемейный дом в центре португальского городка Famalicão, а потом построить на его месте другой. Треугольный участок площадью 940.80 м2 с запада на восток спускался на 7.60 м, в углу приближаясь к уровню окружающих дорог. Исходный дом был низкого качества, и мы снесли всё, кроме гаража с патио и доступом с уровня дороги, а также стен, которые держали землю ниже уровня улицы на западе и выше уровня – на востоке.

экстерьер дома, вид с бассейном

план подземного этажа Дом занимал площадь 367.20 м2, а общая площадь двух этажей составляла 408.90 м2.
Теперь на нулевом уровне площадь 99.30 м2, и этот уровень мы не сносили, а наоборот, реабилитировали и расширили: он включает гараж, входную зону, вертикальный вход и кладовую.

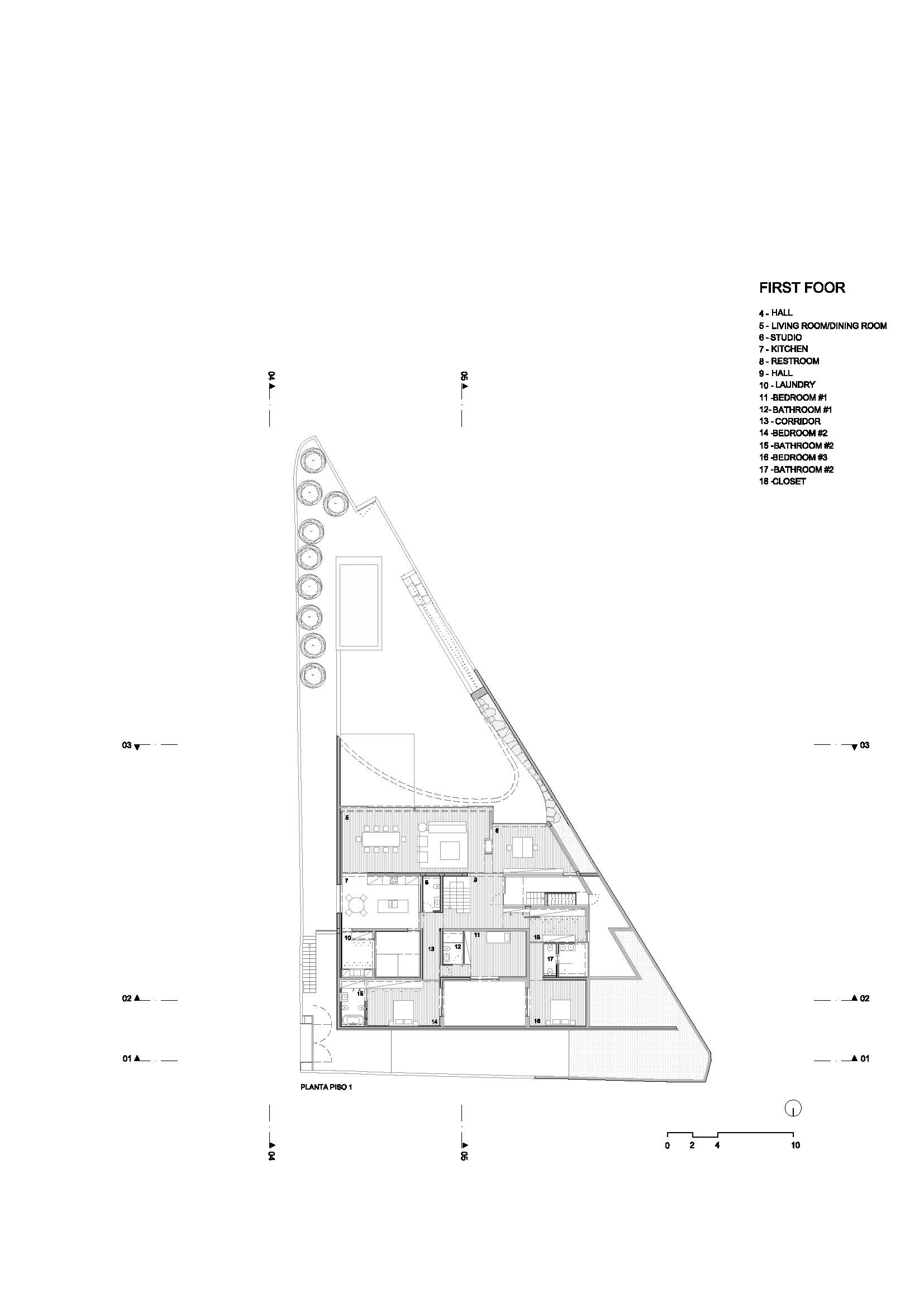

план первого этажа Первый этаж (309.60 м2) – это средоточие основной структуры дома: тут располагаются зона обслуживания, публичная зона и резервные спальни. Почва здесь уязвима из-за топографических различий между прилегающими улицами, поэтому дом посажен ниже уровня улицы, на расстоянии 1 м от западной границы участка, так что стен не видно.

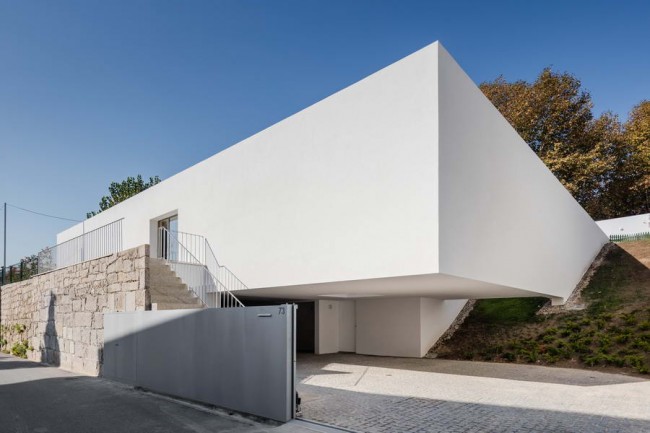

восточный фасад с патио

На севере дом закрыт, исходя из урбанистических и термальных соображений. По этим же причинам дом открыт на восток, где свет заливает кухню, а фасад, обращенный на юг, полностью открыт, но снабжён затеняющим его изогнутым козырьком.

южный фасад, сплошное остекление

Освещение остальных комнат осуществляется с помощью небольших патио, вырезанных в общем объёме.
аксонометрия дома с патио Патио 1 предназначено для доступа с улицы Rua Vieira da Silva;
Патио 2 освещает гостиную и ванную комнату, примыкающую к главной спальне;
Патио 3 освещает три спальни;
Патио 4 освещает кухню и прачечную.

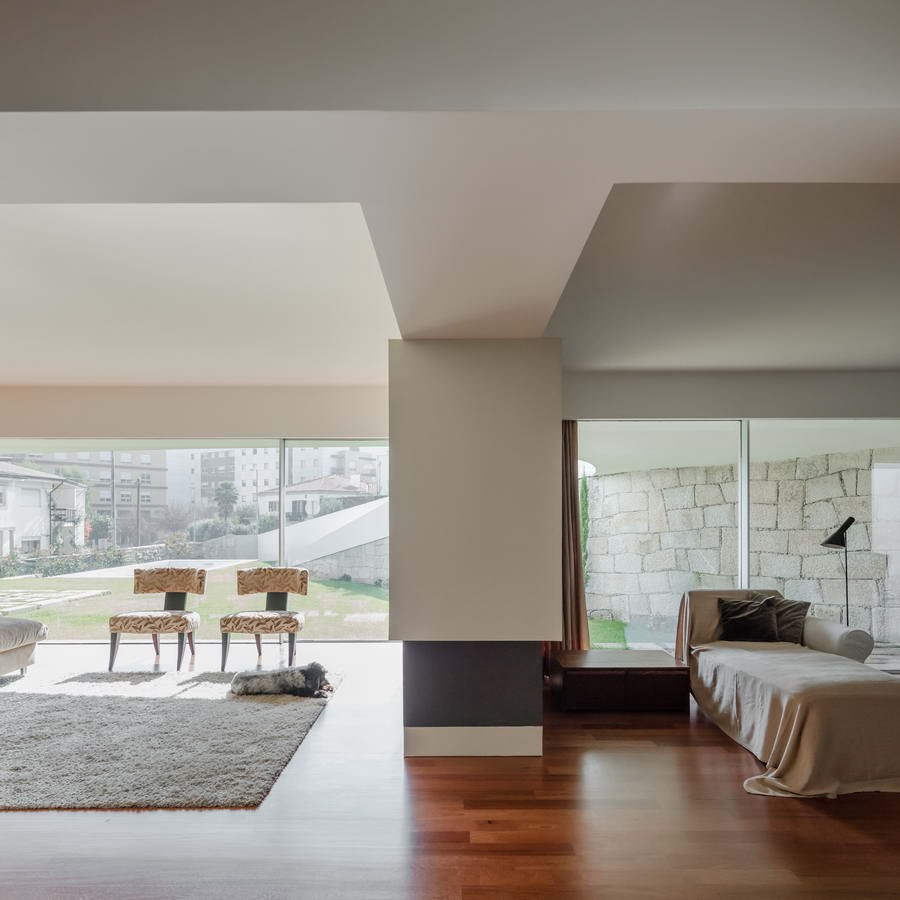

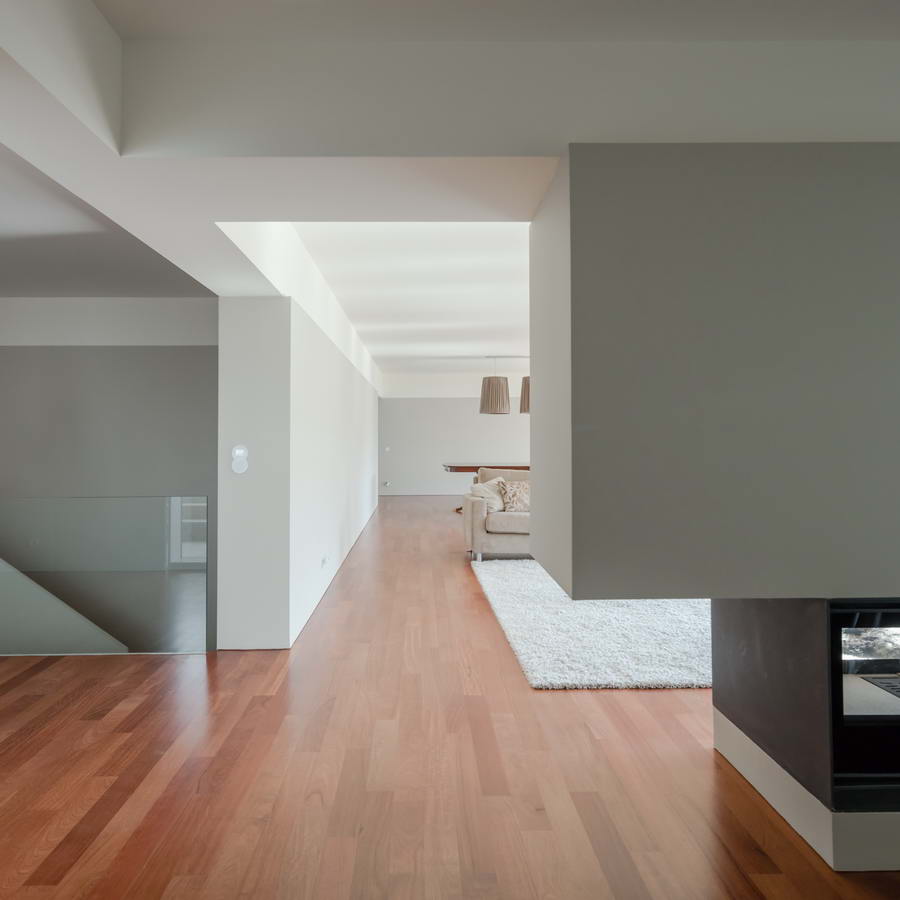

интерьер гостиной в доме с патио интерьер первого этажа в доме с патио

ED & JO HOUSE

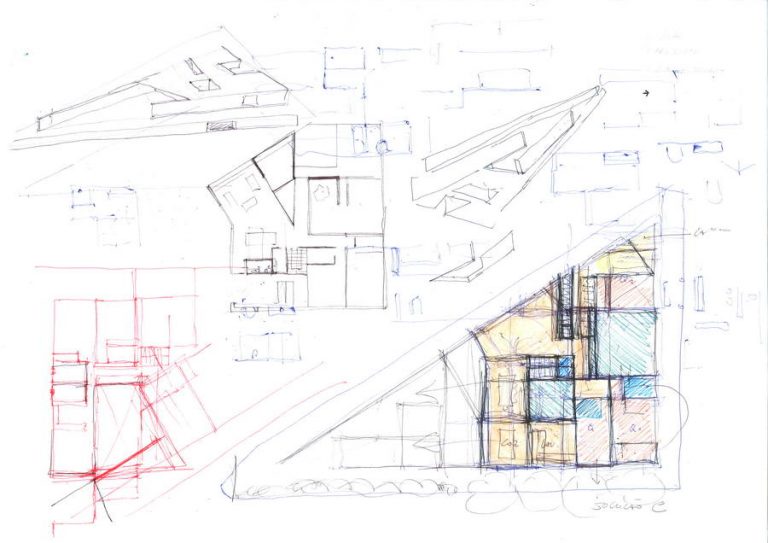

эскиз дома с патио, ручная графика Проект и реализация
2014-2017

Типология
Односемейный дом

Архитектура
Хосе Карлос Нюнес де Оливейра

Координация
Хьюго Араухо (II)
Джоана Лейте Пинто (I)

Сотрудничество
Даниэль Виана

Клиент
ED & OJ

Строитель
Хосе М. Сампайо и Cª. Lda.

Топография
Антонио Карлос Феррейра

Фотография
Жоао Моргадо

Площадь
408.90 м²

Земельный участок
940,80 м2

Объем
1114 м³
