Лед для небоскреба
Классический пример аккумулятора холода – лед, который исторически запасали зимой в погребах и подвалах. Летом он помогал сохранять продукты, постепенно тая и поглощая поступающую теплоту. В 1982 году старинную технологию адаптировали для систем кондиционирования воздуха. Современные аккумуляторы холода придумала французская компания Cristopia Energy Systems, входящая в структуру промышленной группы CIAT.
IceBank® Storage – старинная современная технология
Уникальная технология позволяет накапливать энергию в часы внепиковой нагрузки (периоды минимального тарифа на электроэнергию) и использовать ее в часы пиковых нагрузок. Это обеспечивает снижение нагрузки на сеть электропитания, а также значительное снижение эксплуатационных расходов.
На крышах или в подвалах зданий установливаются огромные баки для производства льда – льдогенераторы. В ночное время, когда тариф на электроэнергию самый низкий, вода превращается в гигантские ледяные глыбы. Днём, когда электроэнергия наиболее дорогая, они используются для охлаждения циркулирующего в здании воздуха.
В среднем льдогенератор имеет размеры 2,5 на 2 м, весит 7,5 тонн и стоит от 15 до 30 тысяч долларов. По словам специалистов, в стандартном жилом доме такой бак займет столько же места, сколько и обычный водонагреватель. «Ледяное» оборудование производят всего несколько компаний – Trane, Baltimore Aircoil Company, Ice Energy, Calmac, Dunham&Bush, Fafco, Cofely.
На рынок эта технология просачивается крайне медленно. Сегодня на системы ледяного кондиционирования приходится всего 1% систем кондиционирования воздуха. Сколько это зданий? Одни источники утверждают, что в мире всего лишь три тысячи «ледяных» зданий. По другим сведениям, более оптимистичным, на планете система ледяного охлаждения используется в 8 000 зданий. Половина из них – в США. В большинстве крупных зданий до сих пор установлены обычные электрические кондиционеры и мощные чиллеры для охлаждения воздуха.
В мире

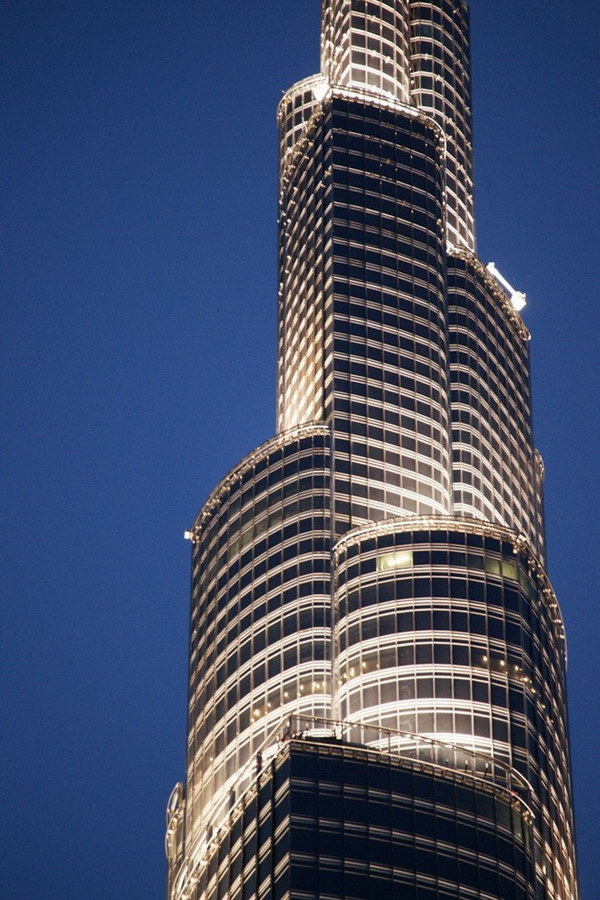

В самом высоком небоскребе мира – «Бурдж-Халифа» – гигантская и очень дорогая система централизованного холодоснабжения. Там установлен высокомощный чиллер. Если б не было этого электрического агрегата, то для охлаждения здания потребовалось бы 13 000 т льда ежедневно.

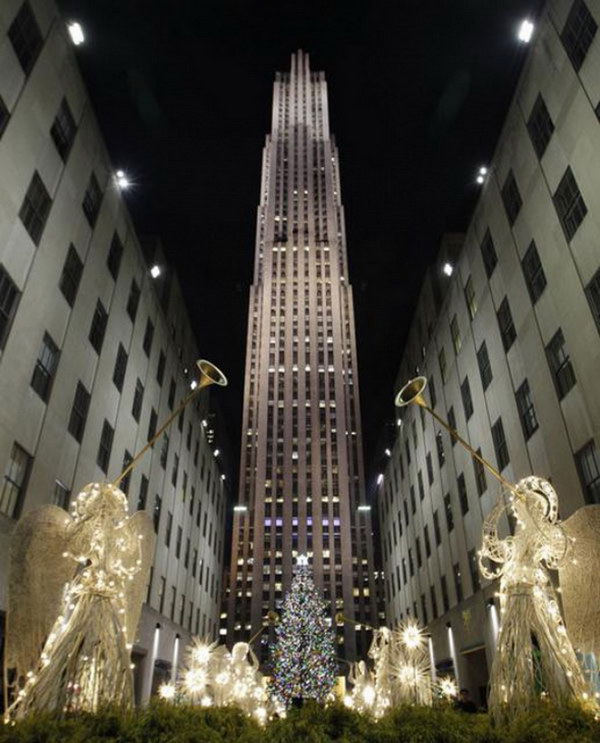

В Рокфеллеровском центре установлен 41 цилиндрический бак примерно на 8 500 л воды каждый. Полученный лёд используется для охлаждения воздуха в помещениях общей площадью 750 тысяч квадратных метров.

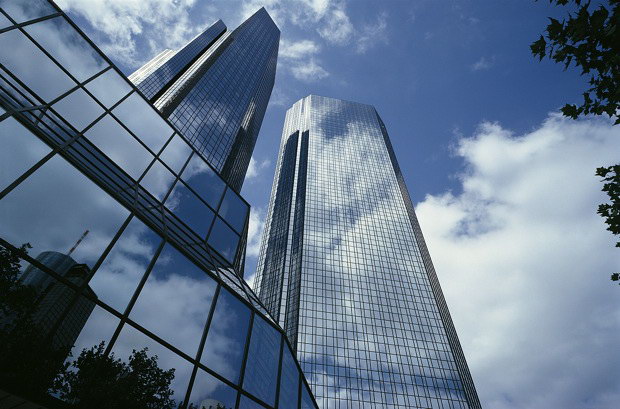

В Европе более рачительно относятся к энергии. Свое льдохранилище после реконструкции появилось у башен-близнецов штаб-квартиры «Дойче банка» во Франкфурте-на-Майне. Эти Green Towers («Зеленые башни») сегодня признаны одними из самых экологичных небоскребов в мире.
При помощи старинного средства охлаждают известные и высокотехнологичные здания, владельцы которых думают об экономии расходов. В таких небоскрёбах, как Rockefeller Center, Bank of America Tower , Metropolitan Life Tower , здания банков Goldman Sachs, Morgan Stanley, штаб квартира JC Penney в Техасе, Tuntex Sky Tower на Тайване и даже маленький McDonald’s в Женеве в дополнение к обычным системам кондиционирования воздуха используют лёд.
Для создания комфортной температуры в офисном здании нужно от 70 до 180 кг льда на одного человека ежедневно.

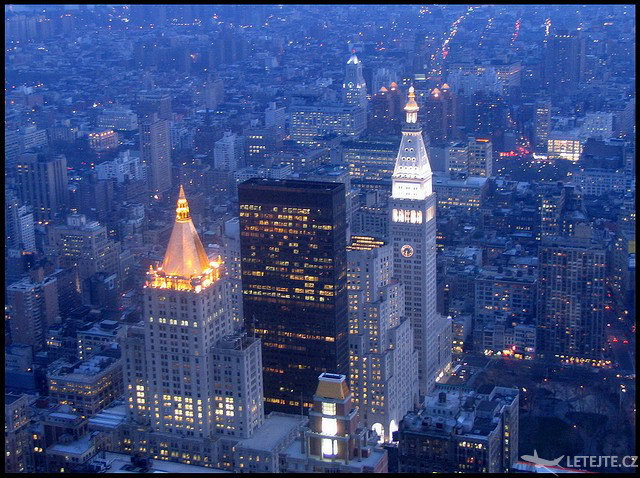

В небоскребе Metropolitan Life Tower, где разместился банк Credit Suisse, в трех подвальных помещениях установлены охлаждающие установки и 64 емкости, вмещающие по 3 тыс. л воды. Офисная площадь – 176 500 кв. м. Такая система охлаждения понижает пиковое потребление на 900 кВт, сокращает ежегодное потребление электроэнергии на 2,15 млн. кВт-час. Этой энергии достаточно для 200 жилых домов. В итоге, банк экономит на счетах за электроэнергию около $1млн. в год.
Аккумуляторы холода доказали свою эффективность даже во время сильной жары. Нью-Йорк в жаркий день потребляет больше электроэнергии, чем все государство Чили. Использование льда в коммерческих зданиях помогает снизить затраты на кондиционирование воздуха почти на 40 процентов.
В России
Реальный опыт проектирования и строительства таких систем в России на сегодняшний день исчисляется единичными объектами. Активнее всего присматривается к ледяным технологиям пищевая промышленность – молоко, пиво, мясо. Аккумуляторы холода установлены на фабрике мороженого «Инмарко», на молочном заводе «Новосибирский», молочном комбинате ЗАО «Заря» в Нижнем Новгороде, птицефабрике «Евсинская» в Новосибирской области и др.
Количество действующих в Москве зданий с аккумуляторами холода можно пересчитать по пальцам одной руки. Например, это – Институт дизайна моды бренда «ТВОЁ» и гостиница Novotel.

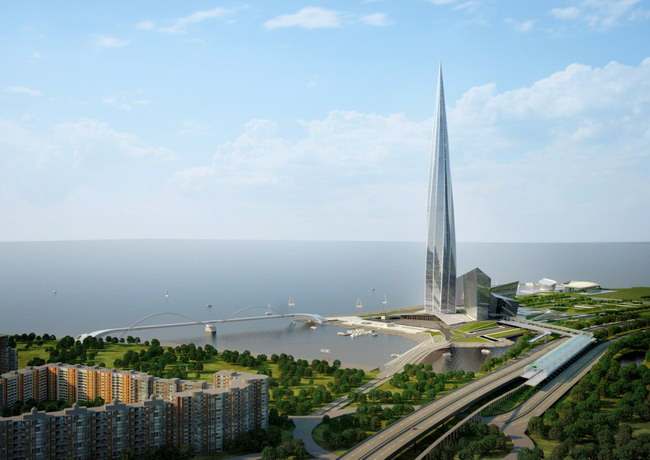

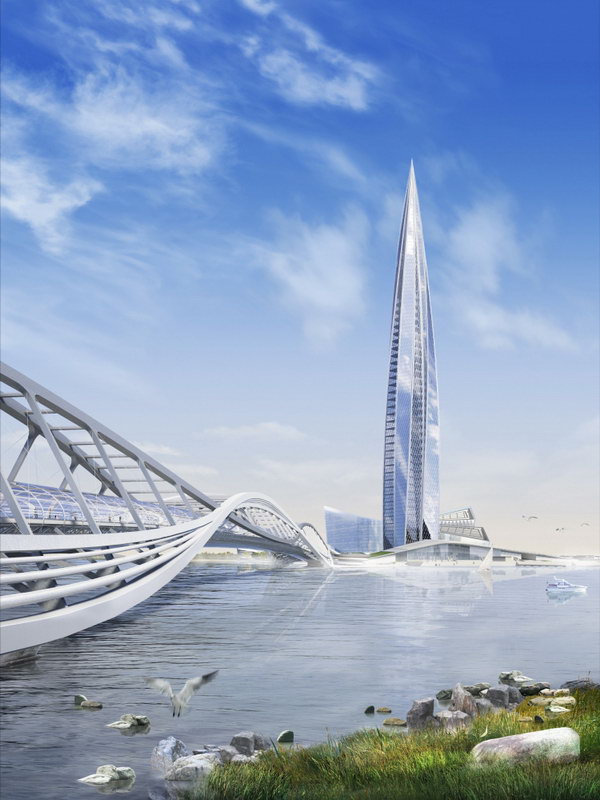

Наш петербургский небоскреб «Лахта центр» – в строю зеленых зданий. Аккумуляторы холода – одна из экологичных «зеленых» технологий, которые будут применены.
Использование льда поможет сократить объем вредных выбросов в атмосферу. Например, годовой эффект от применения «ледяной» системы в помещениях Metropolitan Life Tower на Манхэттене равносилен полному исчезновению 223 автомобилей с улиц города или лесопосадке в 768 гектаров.
И в Петербурге тоже можно рассчитывать на впечатляющий результат.
